远程更新语音-Flash语音芯片

所属类目：【远程更新语音芯片】
可串口远程更新语音，无需修音，用户可自定义更新语音
PDT下载

详情

在线获取报价订购咨询

1.产品特点

1、供电电压VDD：DC2.0-5.5V，注意低于3.3V的供电，硬件上有细节的区别。

2、待机功耗小于 25ua；另有低功耗模式1.5uA。

3、16bit 的 PWM输出、可直接驱动 8R/0.5W 喇叭。

4、客户可以通过电脑端的工具软件，通过串口直接更换语音内容。

5、提供工具自行转换音频格式，全部用户可以自己操作，非常简单。

6、16KHZ 下最大可以支持200秒。8KHZ 下最大可以支持400秒。

7、支持一线串口控制 224 段地址，有更多需求可以扩展。

8、支持按键控制，3个IO口一对一触发高低电平播放。

9、多种播放模式设置（可打断，不可打断，保持循环，ON/OFF等）。

10、30级音量调节。

11、芯片支持重复烧录。

12、工作电压VBAT:2.0v - 5.5v，VDDIO:2.0v -3.4v，工作温度:-40°C至+85°C

2.简介

MXA158是一款32位的DSP语音芯片，标准的SOP8封装。内置420KByte的存储语音空间，8K采样率最大支持400秒的语音，支持多段语音，同时支持直驱0.5W喇叭，32位CPU，内置ICACHE，4个可编程数字1/0引脚，通用I0支持上拉(10k)下拉(60k)、强/弱输出、输入和高阻抗，4个外部中断/唤醒源(低功耗可用，可多路复用至任意1/O，带硬件滤波器输入通道和输出通道，为部分模块提供任意I0输入和输出选项。0.5瓦Class-D音频放大器输出，10位高精度ADC。低压保护，上电复位。

芯片的优势如下：

1、性价比高，相比传统的OTP语音芯片，支持可重复烧录；

2、用户可以自行更换声音，通过我司提供的软件即可自己完成；

3、芯片自带420KB的存储空间，客户可自行配置；

4、芯片支持二次开发，有特殊功能要求，可定制开发。

5、支持远程OTA更新语音文件。

3.

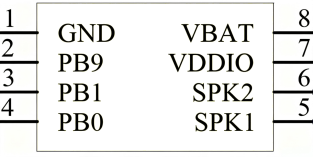

芯片管脚说明:

序号	管脚	功能
1	GND	GND
2	IOA1	Busy信号=播放输出低，空闲输出高，复用串口下载，连USB 转 TTL 的 RX 脚
3	IOA2	DATA一线串口输入端，复用串口下载，连USB 转 TTL 的 TX 脚
4	IOA3	KEY 按键--测试，IO--对地触发就播放，串口版本的busy
5	SPK1	8R/0.5W喇叭，不分正负
6	SPK2	8R/0.5W喇叭，不分正负
7	VCC	电源正极，DC 2.0-5.2V供电
8	3.3V	芯片内部3.3V输出，最大100ma电流

4. 控制方式

4.1 一线串口模式简介

一线串口模式可用 MCU 通过 DATA 线支持一线串口通讯协议，采用高低电平时间宽度来确定 0 或者 1

语音及命令码对应表

NO.序号	Data编码	Voice语音表
0	0x00	保留
1	0x01	声音1
2	0x02	声音2
3	0x03	声音3
		……
224	0xE0~0xEF	15级音量，0xE0H为最小音量0，0xEFH最大音量 (上电默认)。（若需要调节音量，则先发音量码，隔20ms再发声音码）
225	0xF0	进入此状态之后，还需要控制芯片，则需要先拉低DATA脚40ms 目的是唤醒芯片，就可以正常发指令控制了，
242	0xF2	若需要循环某个声音，则先发声音码，隔20ms再发循环码）
243	0xF3	F3H+语音地址 A，语音地址 B，语音地址 C，… 在播放地址 A 的时候，收到后面的码不打断，播放完 A，就播放 B，然后播放 C…。F3 与地址之间需要加 20ms 的延时。而一组连码地址与下一组地址最大需要 40ms 延时（“F3+语音地址”为一组连码地址）
254	0xFE	停止码

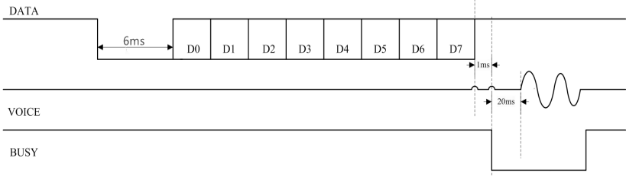

4.2控制时序

先把数据线DATA，也就是ONELINE，拉低 6ms 后，发送 8 位数据，先发送低位，再发送高位。

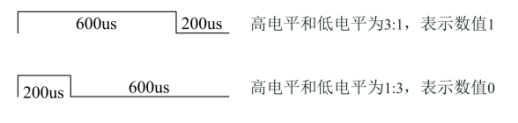

使用高电平和低电平比例来表示每个数据位的值。

注意：必须高电平在前，低电平在后。

推荐使用 200us：600us。

取值范围：

窄脉冲=[150us--400us]

宽脉冲[500us--1000us]

注意使用 3:1 和 1:3 电平比例以保障通讯稳定。

注意起始的6ms低电平，初次调试时，尽量用示波器或者逻辑分析仪看一下，误差在10%左右都能接受

编码之间的间隔须大于 20ms

5.电气参数

测试环境 (VDD=3V/4.5V， TA=25°C)

参数	标记	环境条件	最小值	典型值	最大值	单位
工作电压	VDD	-	2.0	5.0	5.5	V
待机电流	Isb		1	1.5	5	uA
工作电流	Iop	VDD=3V		600		uA
回流焊接温度			230		255	℃
波峰焊温度			260		280	℃
工作温度				0	70	℃
极限工作温度			-20		85	℃
	备注：样品在实验室测试结果，芯片在-20-85℃，能正常工作。
驱动电流	I_PWM	VDD=3V ,RL=8Ω	-	180	-	mA
驱动电流	I_PWM	VDD=4.5V ,RL=8Ω	-	280	-	mA
静态电流	I-STD	VDD=3V/4.5V	-	-	5	uA
输入高电平	V_IH	VDD=4.5V	0.5VDD	-	-	V
输入低电平	V_IL	VDD=4.5V	-	-	0.5VDD	V

6.封装尺寸图

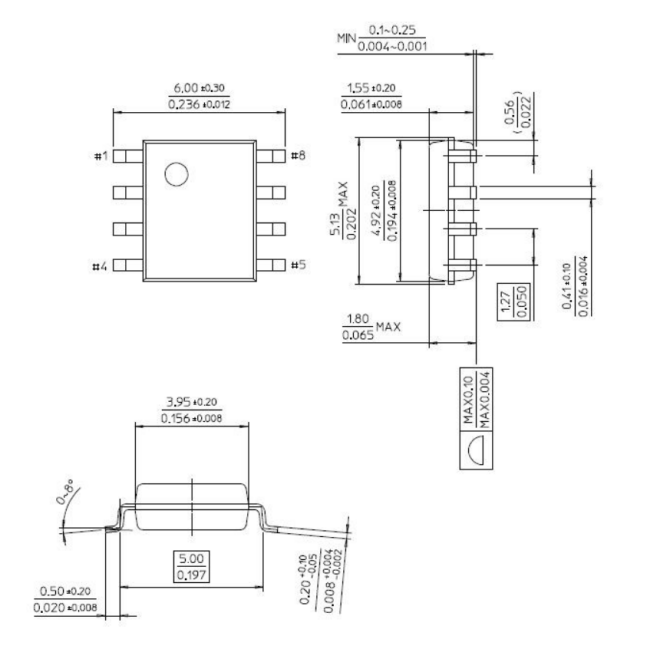

6.1 MXA158-8S 封装尺寸图( 单位：mm)
