MX8965A 串口通信协议文档

帧结构调整，长度字段移到命令字之前，长度=命令(1字节)+数据(N字节)。

新帧结构：[帧头][长度高][长度低][命令][数据...][校验]。

详见版本信息章节。

协议概述

本文档描述了MX8965A设备的串口通信协议，该协议用于主机与设备之间的数据交换和控制命令传输。

基本参数

· **波特率**:（9600bps）

· **数据位**: 8位

· **停止位**: 1位

· **校验位**: 无校验

· **流控制**: 无

数据包格式

基本帧结构

+--------+--------+--------+--------+--------+...+--------+--------+
| 帧头   |数据长度H|数据长度L| 命令字 | 数据0  |...| 数据N  | 校验和 |
+--------+--------+--------+--------+--------+...+--------+--------+
| 0xAA   |LEN_H   | LEN_L  | CMD    | DATA0  |...| DATAN  | XOR    |
+--------+--------+--------+--------+--------+...+--------+--------+

字段说明

· **帧头 (1字节)**: 固定为 `0xAA`，用于标识数据包开始

· **数据长度 (2字节)**: 命令字(1字节) + 数据域的字节数，高字节在前，低字节在后（大端序）

· **命令字 (1字节)**: 指定具体的操作命令

· **数据域 (0-65534字节)**: 命令相关的参数数据

· **校验和 (1字节)**: XOR异或校验，对帧头到数据域所有字节进行异或运算

校验和计算

uint8_t checksum = 0;
 /* 长度字段 = 命令字(1) + 数据域(N) */
uint16_t len = (packet[1] << 8) | packet[2];
/* 校验范围: 帧头 + 长度2字节 + 命令 + 数据 = 3 + len */
for (int i = 0; i < (len + 3); i++) {
    checksum ^= packet[i];
}

1、命令字功能模块分类

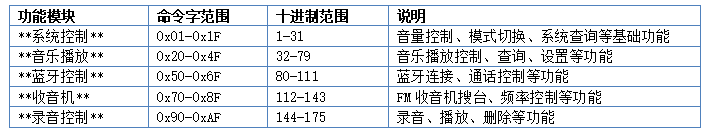

协议中的命令字按功能模块进行了系统化分类，每个功能模块占用一段连续的命令字地址空间：

· 录音控制码：00进入录音等待、01开始录音、02录音/暂停、03继续暂停、04继续录音、05停止录音、06播放录音

· 录音比特率编码：00=16kbs、01=24kbs、02=32kbs、03=48kbs、04=64kbs、05=96kbs、06=128kbs、07=144kbs、08=160kbs

· 录音路径按GBK编码发送，长度字段=命令(1)+路径字节数；建议控制路径长度≤190字节

· MIC增益范围0-63，单位与芯片寄存器一致

3、响应数据格式

设备状态响应

在线设备状态 (响应0x22命令)

表示哪些设备已插入/在线，可以是多个设备的组合。

数据字节0: 在线设备状态位（支持多设备组合）
- 0x00/0xFF: 无设备在线
- 0x01: USB在线
- 0x02: SD卡在线
- 0x03: USB+SD卡在线
- 0x04: FLASH在线
- 0x05: USB+FLASH在线
- 0x06: SD卡+FLASH在线
- 0x07: USB+SD卡+FLASH全部在线

当前播放设备 (响应0x23命令)

表示当前正在使用哪个设备播放音乐，只能是单个设备。

数据字节0: 当前播放设备（单一设备）
- 0x00/0xFF: 无播放设备
- 0x01: 正在播放USB设备
- 0x02: 正在播放SD卡
- 0x04: 正在播放FLASH

**注意**: 在线设备(0x22)和播放设备(0x23)的区别：
- **在线设备**: 哪些设备已插入，可以是多个（如USB和SD卡都插入→0x03）
- **播放设备**: 当前正在播放哪个，只能是单个（如正在播放USB→0x01）

4、数值响应格式

4.1曲目信息响应

当前曲目 (0x20): 2字节，高字节+低字节
总曲目数 (0x21): 2字节，高字节+低字节

4.2频率信息响应 (收音机)

频率值: 2字节，高字节+低字节
实际频率 = 值 / 100 (MHz)
例如: 0x2710 = 10000 → 100.00 MHz

4.3播放时间信息响应

总播放时间 (0x38响应): 3字节，时(1字节) 分(1字节) 秒(1字节)
例如: 0x01 0x2D 0x1E 表示 01:45:30 (1小时45分30秒)

当前播放时间 (0x39开启后自动发送): 3字节，时(1字节) 分(1字节) 秒(1字节)
当通过0x39命令开启时间发送后，设备会定期自动发送当前播放时间
格式与总播放时间相同

4.4错误处理

错误：CMD(0xFE):一个字节，所有的错误都由这个错误返回
    0x01---校验和错误
    0x02---数据包不完整
    0x06----没有找到指定设备
    0x07---设备不在线错误
    0x08---设备读错误
    0x09--设备扫描失败
    0x0a---没有找到文件
    0x0b---录音文件夹操作错误
    0x0c----文件读错误

4.5校验和错误

· 接收到校验和不匹配的数据包时，丢弃该数据包

· 发送端重新发送命令

4.6数据包不完整

· 缓冲区保存不完整数据，等待后续数据

· 超时机制：超过指定时间未收到完整数据包则清空缓冲区

4.7无效命令

· 设备收到未定义的命令字时，可能返回错误响应或忽略

5、实现注意事项

5.1. 数据包解析

· 必须检查帧头0xAA

· 验证数据长度字段的合理性

· 计算并验证校验和

· 处理数据包边界问题

5.2. 缓冲区管理

· 使用环形缓冲区或滑动窗口

· 及时清理无效数据

· 防止缓冲区溢出

5.3. 线程安全

· 串口读写操作需要线程同步

· 界面更新使用消息机制

· 避免阻塞主线程

5.4. 字符编码

· 路径和文件名使用GBK编码发送

· 长文件名响应使用UNICODE编码

· 注意字节序问题
