MXDxxM系列语音芯片

所属类目：【flash语音芯片】
内置4M-32M bit的Flash语音存放可用配套USB下载器更新程序 MXDxxxM 系列语音芯片是广州美芯公司推出的语音芯片之一，其性能优越，价格实惠，封装小、秒数长。外部组件少，能为用户提供最高的性价比。此芯片具有众多单元电路，且有极强的可编程能力，不仅能实现标准的控制方式，亦可根据需求，订做各种功能，尽可能的使产品的性价比提升到最高。亦可控制各种电器设备等，可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智慧家电、保健与理疗产品、仪器仪表，以及各类自动控制系统等等。在很多需要空间少、功能灵活多变、成本要求低等要求的产品中，MXDxxM 系列语音芯片是最具性价比的方案之一。
PDT下载

详情

在线获取报价订购咨询

1.产品特点

（1）、可编程的可擦除语音芯片；

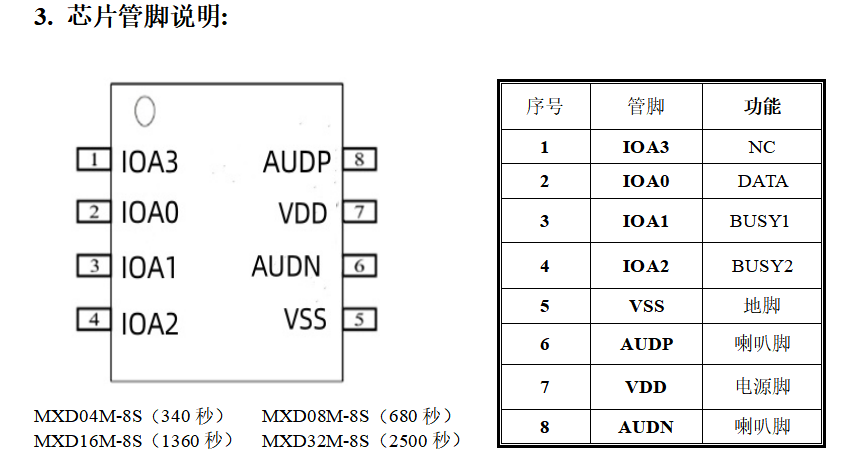

（2）、根据芯片型号，语音长度可分别达到340 / 680 / 1360 / 2500秒；

（3）、内置11bits 仿真转换器、DSP语音合成器和音质优化算法器，能表现出比较高质量的音频；

（4）、可任意插入静音，且不占用语音空间；

（5）、相同的语音可重复调用，且不占用语音空间；

（6）、内置看门狗，自动执行对内部程序复位动作；

（7）、音频输出直推最大功率达0.5W/8Ω；

（8）、工作电压范围：2V至5.5V，推荐3.3V或5V；

（9）、省电模式时耗电 5uA；

（10）、强大的可编程能力，可以根据需要定制各种繁杂的功能；

(11)、PWM音频输出方式。

（12）、可定制连码播放。

2.简介

MXDxxM 系列语音芯片是广州美芯公司推出的语音芯片之一，其性能优越，价格实惠，封装小，外部组件少，能为用户提供最高的性价比。

此芯片具有众多单元电路，且有极强的可编程能力，不仅能实现标准的控制方式，亦可根据需求，订做各种功能，尽可能的使产品的性价比提升到最高。亦可控制各种电器设备等，可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智慧家电、保健与理疗产品、仪器仪表，以及各类自动控制系统等等。

在很多需要空间少、功能灵活多变、成本要求低等要求的产品中，MXDxxM 系列语音芯片是最具性价比的方案之一。

注意：

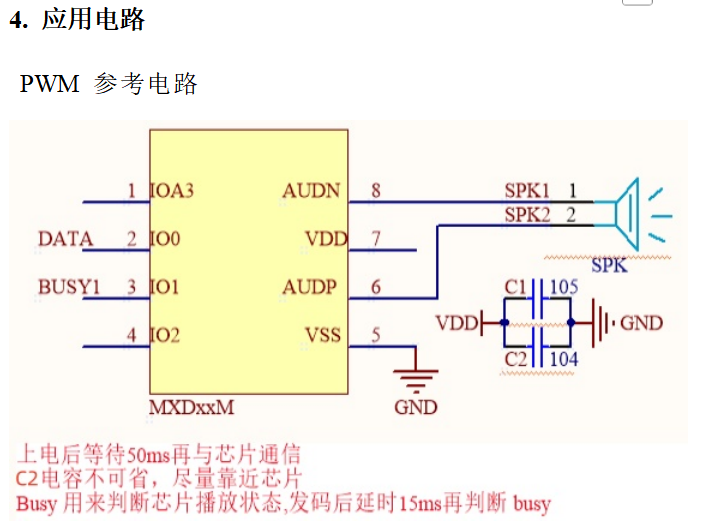

如果系统上有电机等大电流器件，或直流供电电源复杂不稳定，或在特殊的工业控制等特殊场合下。建议在语音芯片的供电输入脚串接一个整流二极管，或者加RC滤波电路，或者降低干扰源带来的干扰防止语音芯片受外部干扰出现异常情况。且在开启继电器等器件时需要等待约100ms再发码播放声音。

5. 控制方式

5.1 一线串口模式简介

一线串口模式可以利用 MCU 通过 DATA 线MXD0xM语音芯片发送数据以达到控制的目的。

5.2语音地址对应关系

数据（十六进制）	功能
00H	播放第0段语音
01H	播放第1段语音
02H	播放第2段语音
……	……
CDH	播放第205段语音
CEH	播放第206段语音
CFH	播放第207段语音

5.3语音及命令码对应表

命令码（十六进制）	功能
FF0H	音量为0
FF1H	音量为1
……	……
FFFH	音量为15

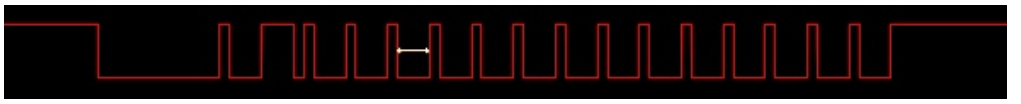

5.4 控制时序

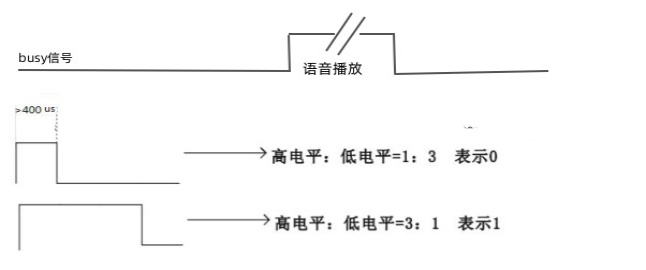

MCU 通过 DATA 通信线发送命令控制语音芯片动作，将数据信号拉低 5ms，最后发送数据。数据以电平占空比的形式计算，高电平与低电平数据占空比 1：3 即代表数据位 0，高电平于低电平数据位占空比为 3：1 代表数据位 1，发送时高电平时间在前，低电平时间在后。数据信号则先发低位再发高位。数据引脚是 IOA0（第2脚）。
