MX5008F系列语音IC支持输出高质量的PWM或DAC的声音, 80秒语音长度（6千赫采样和4位硬件压缩）。其内部内置系统时钟振荡器。最多支持63组声音。每一组可以定义触发模式,输出状态,语音内容。支持三种模式触发IC(按键,脉冲触发模式,命令模式)。
BUSY引脚为推挽输出，可直接推动LED。
控制方式
一线串口控制模式是通过在 DATA 线上发送不同的脉冲数量以达到控制语音地址的目的，该控制模式具有控制端口少，可控制语音地址数量多，程序简单等优点。
一线串口控制的原理非常简单：DATA引脚对输入脉冲进行计数，然后播放相应曲目，注意第一个脉冲和第二个脉冲间隔DAC输出要求50ms，pwm输出要求为100us。如第一个脉冲是静音，第二个脉冲播放第一段语音。
注意：
1.如有电机，继电器等对电源有影响的元件，建议在打开电机后，等电源稳定再驱动芯片播放，切勿同时开启，建议延时200ms以上，具体时间视客户电源而定，如未稳定，可以适当提高延迟时间。
2.接收到data之后，10ms后输出busy和语音
3.不要将语音芯片的通信口和其他功能IO口复用，容易误触发语音播报。
4.开机50ms，等芯片初始化完成再通信播报语音。

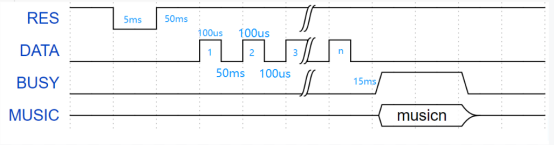

参考时序图如下：
Tdv：语音输出延时（10ms）
Tbh：BUSY输出保持（10ms）
注：输入引脚为上升沿有效，上升沿之间时间间隔最小为>50us，时序图中所使用的100us间隔为参考时间，并没有严格的时间要求。
